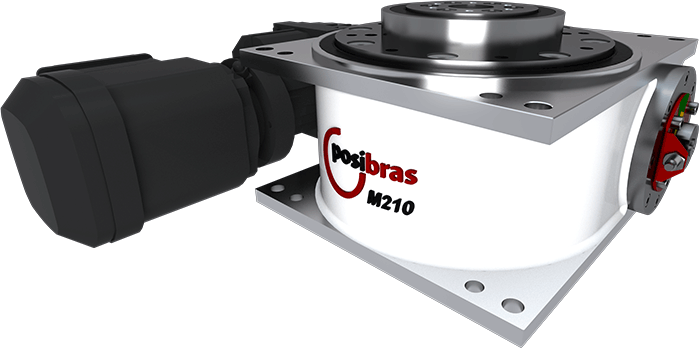

 A Mesa Indexadora Rotativa modelo M210 é indicada para aplicações de carga pequena.
Compacta e leve, pode ser facilmente instalada, fixando 4 parafusos em seu corpo.
Pode ser instalada na horizontal, vertical ou invertida (cabeça para baixo).
Ideal para aplicações como:
– furadeiras
– usinagem
– prensas
– máquinas especias
Mesa Indexadora M210



Características técnicas

Diâmetro do prato giratório:210 mm
Diâmetro do furo de passagem de cabos:35 mm
Direção de rotação:Horário, anti-horário ou alternando ambas
Quantidade de passos por giro:Came indexado de: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33, 36 (demais sob consulta), ou
Came contínuo
Tensão do motor:220 V / 380 V / 440 V
Frequência do motor:50 Hz / 60 Hz
Potência do motor:0.18 a 1.5 KW
Peso sem moto-redutor:aprox. 30 Kg
Peso com moto-redutor:aprox. 40 Kg (varia de acordo com o motoredutor aplicado)
Precisão das paradas:±0.015 mm no raio de centro de 50 mm
Repetibilidade das paradas:±0.008 mm no raio de centro de 50 mm
Sensor indutivo:PNP NA (10 V a 36 V)

Cargas

Para dimensionar qual o modelo que será usado em seu projeto, é necessário conhecer além das cargas abaixo, também o momento de inércia do conjunto que será movimentado, o tempo em segundos para o posicionamento e a quantidade de estações (paradas). Exemplo: Momento de inércia 12Kg.m2, velocidade 1.5 segundos, 12 estações.
Clique no menu Orçamento ou em contato conosco para auxiliarmos identificar estes dados.

Carga Axial da M210A- Carga máxima axial (*):
Representa a massa total distribuida uniformemente sobre o prato rotativo (ou peso total)

(*) – a carga máxima total refere-se às forças sobre o prato rotativo. Isso não significa que a mesa indexadora conseguirá rotacionar tal massa, pois a rotação depende de três fatores:

  • distância angular percorrida (ou quantidade de estações)
  • velocidade/aceleração angular
  • momento de inércia total (massas e distância que as massas estão do centro do prato rotativo)
3.000 Kg

Carga Radial da M210

B- Carga máxima radial:
Representa forças perpendiculares ao centro do prato rotativo, geralmente exercidas por atuadores fora da mesa indexadoras, alinhados ao centro deste prato		500 Kg
Torque Vertical da M210

C- Torque máximo vertical:
Representa o desbalanceamento de massas sobre o prato rotativo, ou a torção deste prato rotativo causado geralmente por atuadores fora da mesa indexadora que exercem força axial em apenas um dos lados do prato rotativo		2000 Nm
Torque Horizontal da M210

D- Torque máximo horizontal:
representa forças externas no sentido de rotação da mesa indexadora, forçando o prato rotativo girar ou frear.		700 a 1400 Nm

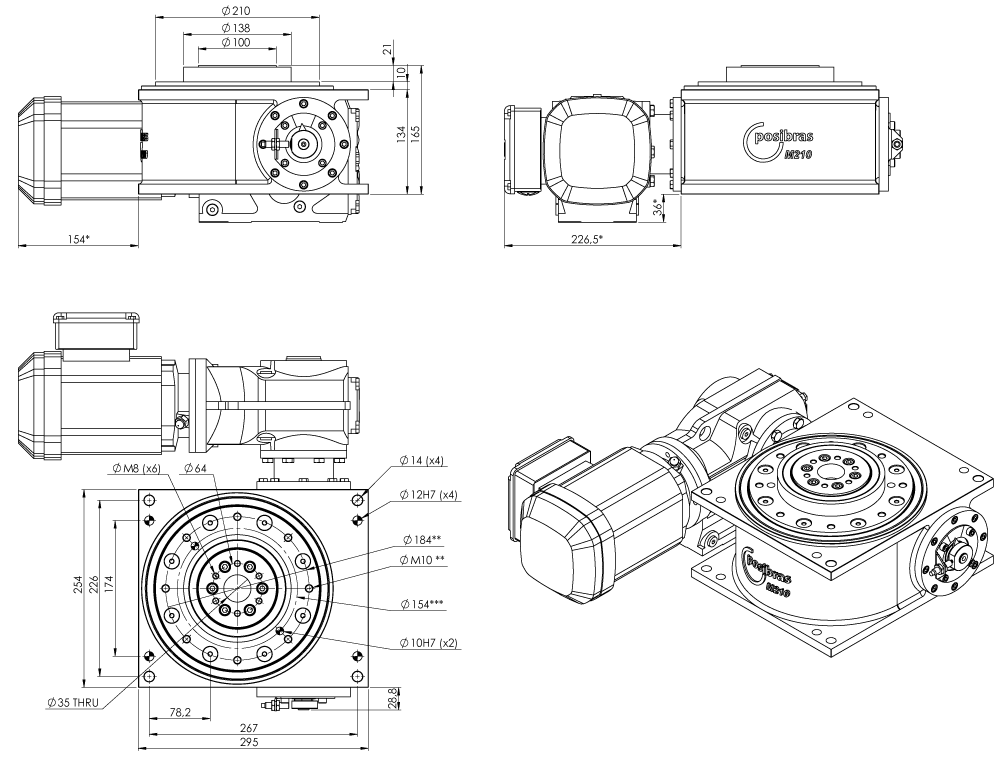

 Principais dimensões

M210 Principais dimensões

M210 Principais dimensões

em milímetros

(*) – medidas podem variar de acordo com o motoredutor anexado à mesa indexadora M210

(**) – raio de centro, diâmetro e quantidade dos furos roscados podem variar de acordo com a quantidade de estações

(***) – localização dos furos guia podem variar de acordo com a quantidade de estações

Posição montagem do moto-redutor

Posicao de montagem

Download do manual de instruções – clique no ícone abaixo

Manual de Instruções

Download do sólido 3D

Posição de montagemMotoredutor instaladoClique no link abaixo para baixar
D1_08SEW_KA37DRE80M4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_09SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_12SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D2_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D2_09SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D3_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
E1_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
E2_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
E2_09SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
E3_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_15SEW_KA37STEPParasolid x_tParasolid x_bVRML
D1_08SEW_WA30DRS71S6STEPParasolid x_tParasolid x_bVRML
D1_08SEW_WA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D1SEW_WA37DRS71S6STEPParasolid x_tParasolid x_bVRML
D1_08SEW_WA37DRS71S6STEPParasolid x_tParasolid x_bVRML
Para utilização de outros moto-redutores, ou diferente posicionamento de moto-redutor
ou mesmo projetos especiais (exemplo eixo com comprimento especial, utilização polia ao
invés de motor, etc),entre em contato com a Posibras para a geração deste novo sólido.

A Posibras se reserva no direito de alterar as características dos produtos a qualquer momento.
Por favor entrar em contato para confirmar as especificações técnicas.
