M510

La Mesa de Indexadora Rotativa modelo M510 está indicada para aplicaciones de carga pesada.
Robusta, puede ser fácilmente instalada, fijando 8 tornillos en ella.
Puede instalarse horizontalmente, vertical o invertida (cabeza hacia abajo).Ideal para aplicaciones como:
– célula robótica
– Maquinado
– Prensas
– Soldadoras
– Movimiento de objetos grandes
– Maquinas especiales

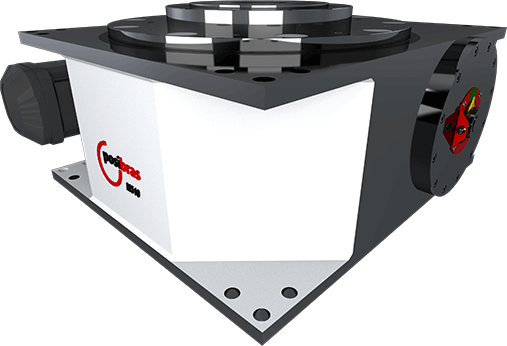

Mesa indexadora M510



Características técnicas

Diámetro del plato giratorio:510 mm
Diámetro del agujero pasante:80 mm (agujero pasante perpendicular)
Dirección de rotación:Manejillas del reloj, contra las manejillas del reloj o alternando ambas
Cantidad de pasos por giro:Came indexado: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33, 36 (otros bajo consulta), o
Came contínuo
Tensión del motor:220 V / 380 V / 440 V
Frecuencia del motor:50 Hz / 60 Hz
Potencia del motor:1.1 a 9 KW
Peso sin motorreductor:aprox. 440 Kg
Peso con motorreductor:aprox. 520 Kg  (varía según el motorreductor aplicado)
Precisión de las paradas:±0.011 mm en raio de centro de 50 mm
Repetibilidad de las paradas:±0.005 mm en raio de centro de 50 mm
Sensor inductivo:PNP NA (10 V a 36 V)

Cargas

Para dimensionar cuál es el modelo que se utilizará en su proyecto, es necesario conocer más allá de las cargas, también el momento de inercia de la pieza que será movido, el tiempo en segundos para el posicionamiento y la cantidad de estaciones (paradas).

Ejemplo: Momento de inercia 12Km2, velocidad 1.5 segundos, 12 estaciones.

Haga clic en el menú Presupuesto o en contacto con nosotros para ayudar a identificar estos datos.

Carga Axial da M510A- Carga máxima vertical distribuida uniforme sobre el plato giratorio – o peso total
(*) – La carga máxima total se refiere a las fuerzas en el plato giratorio. Esto no significa que la mesa indexadora pueda girar dicha masa, pues que la rotación depende de tres factores::

  • distancia angular recorrida (o número de estaciones)
  • velocidad angular / aceleración
  • momento de inercia total (masas y distancia que las masas están del centro del plato giratorio)
10.000 Kg

Carga Radial

B- Carga máxima radial:
Representa las fuerzas perpendiculares al centro de la plato giratorio, generalmente ejercidas por actuadores fuera de la mesa indexadora, alineadas con el centro del plato		5.300 Kg
Torque Vertical da M510

C- Torque máximo vertical:
Representa el desequilibrio de masas en el plato giratorio, o la torsión de este plato giratorio generalmente causada por actuadores fuera de la mesa indexadora que ejercen fuerza axial en un solo lado del plato giratorio		20.000 Nm
Torque Horizontal da M510

D- Torque máximo horizontal:
Representa fuerzas externas en la dirección de rotación de la mesa indexadora, lo que obliga al plato a girar o frenar.		8.600 hasta 13.800 Nm

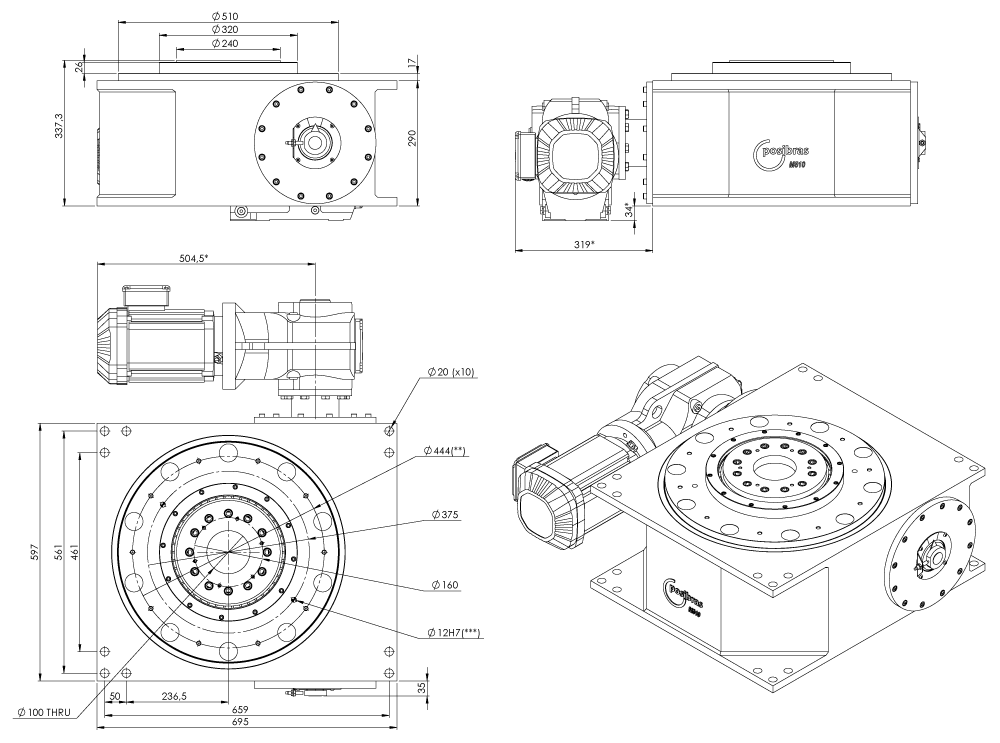

Principales dimensiones

en milimetros

(*) – Las medidas pueden variar según el motorreductor adjunto a la mesa indexadora

(**) – El radio de centro y el diámetro de los agujeros roscados pueden variar según el número de estaciones

(**) – La posición de los orificios guía puede variar según la cantidad de estaciones

Posibras se reserva el derecho de cambiar las características de los productos en cualquier momento. Por favor, póngase en contacto para confirmar las especificaciones técnicas.

Posición de montaje del motorreductor

Posicao de montagem da M510



Download del manual de instrucciones  – haga clic en el ícone abajo
Manual de Instruções



Download del solido 3D (formato STEP)

Posicion de montajeMotoreductor adjuntoCantidad de agujeros roscados en el platoDownload del solido (haga clic para bajar)
Para el uso de otros moto-reductores, o el diferente posicionamiento de moto-reductores o mismo otra tracción (ej. eje con longitud especial, uso polea en lugar del moto-reductor, etc.), póngase en contacto con Posibras.
La cantidad de agujeros roscados en el plato rotativo de la M235 es diferente, según la cantidad de paradas, ejemplo, la mesa de 2 paradas hay 08 agujeros rocados, mesa
de 10 paradas hay tem 10 agujeros roscados, etc
