M190

It seems you are using an outdated browser that does not support canvas 🙁

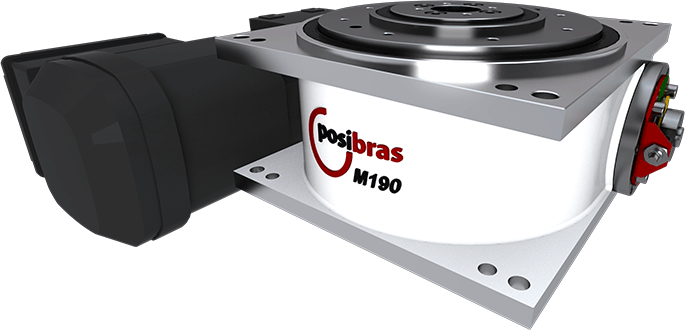

 La Mesa Indexadora Rotativa modelo M190 está indicada para aplicaciones que no requieren una carga extremadamente pesada.
Compacta y ligera, puede ser fácilmente instalada, fijando 4 tornillos en ella.
Puede instalarse horizontalmente, vertical o invertida (cabeza hacia abajo).Ideal para aplicaciones como:
– Perforadoras
– Remaches
– Prensas
– Envasadoras
– Máquinas especiales
Mesa indexadora M190



Características técnicas

Diámetro del plato giratorio:190 mm
Diámetro del agujero pasante:35 mm (agujero pasante perpendicular)
Dirección de rotación:Manejillas del reloj, contra las manejillas del reloj o alternando ambas
Cantidad de pasos por giro:Came indexado: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33, 36 (otros bajo consulta), o
Came contínuo
Tensión del motor:220 V / 380 V / 440 V
Frecuencia del motor:50 Hz / 60 Hz
Potencia del motor:0.11 hasta 0.55 KW
Peso sin motorreductor:aprox. 18 Kg
Peso con motorreductor:aprox. 23 Kg (varía según el motorreductor aplicado)
Precisión de las paradas: ±0.018 mm en raio de centro de 50 mm
Repetibilidad de las paradas: ±0.009 mm en raio de centro de 50 mm
Sensor inductivo:PNP NA (10 V a 36 V)

Cargas

Para dimensionar cuál es el modelo que se utilizará en su proyecto, es necesario conocer más allá de las cargas, también el momento de inercia de la pieza que será movido, el tiempo en segundos para el posicionamiento y la cantidad de estaciones (paradas).

Ejemplo: Momento de inercia 12Km2, velocidad 1.5 segundos, 12 estaciones.

Haga clic en el menú Presupuesto o en contacto con nosotros para ayudar a identificar estos datos.

Carga AxialA- Carga máxima vertical distribuida uniforme sobre el plato giratorio – o peso total
(*) – La carga máxima total se refiere a las fuerzas en el plato giratorio. Esto no significa que la mesa indexadora pueda girar dicha masa, pues que la rotación depende de tres factores::

  • distancia angular recorrida (o número de estaciones)
  • velocidad angular / aceleración
  • momento de inercia total (masas y distancia que las masas están del centro del plato giratorio)
1000 Kg

Carga Radial

B- Carga máxima radial:
Representa las fuerzas perpendiculares al centro de la plato giratorio, generalmente ejercidas por actuadores fuera de la mesa indexadora, alineadas con el centro del plato		400 Kg
Torque Vertical

C- Torque máximo vertical:
Representa el desequilibrio de masas en el plato giratorio, o la torsión de este plato giratorio generalmente causada por actuadores fuera de la mesa indexadora que ejercen fuerza axial en un solo lado del plato giratorio		1000 Nm
Torque Horizontal

D- Torque máximo horizontal:
Representa fuerzas externas en la dirección de rotación de la mesa indexadora, lo que obliga al plato a girar o frenar.		238 hasta 500 Nm

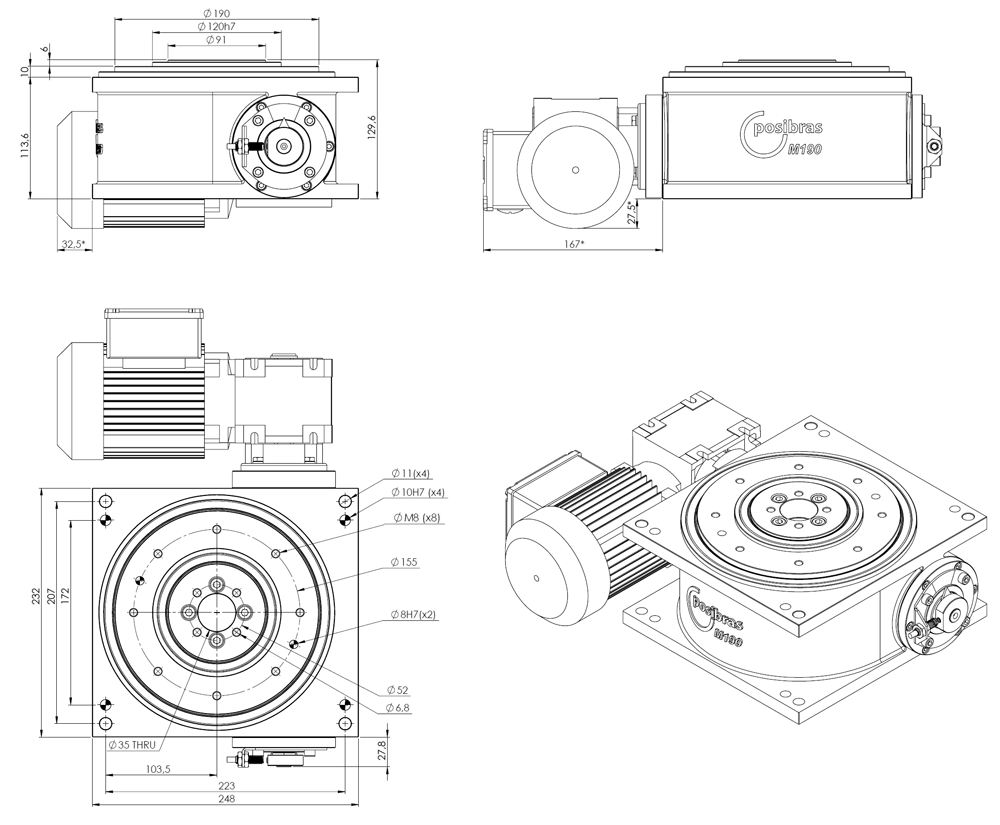

Principales dimensiones

M190_2D
en milímetros(*) – Las medidas pueden variar según el motorreductor adjunto a la mesa indexadora

Posición de montaje del motorreductor

Posicao de montagem



Download del manual de instrucciones  – haga clic en el ícone abajo
Manual de Instruções

Download do sólido 3D

Posicion de montaje del motorModelo del motorHaga clic para bajar
D1SEW_WA20DRN63M4STEPParasolid x_tParasolid x_bVRML
D1SEW_WA20DRN71MS4BE05HR2WSTEPParasolid x_tParasolid x_bVRML
D1SEW_WA20DRS71S4BE05STEPParasolid x_tParasolid x_bVRML
D2SEW_WA20DRS71S4BE05STEPParasolid x_tParasolid x_bVRML
D3SEW_WA20DRS71S4BE05STEPParasolid x_tParasolid x_bVRML
D1SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
D2SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
D3SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
E1SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
E2SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
E3SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
DSEW_WA20_DSTEPParasolid x_tParasolid x_bVRML
ESEW_WA20_ESTEPParasolid x_tParasolid x_bVRML
D1SEW_WA30DRS71S4STEPParasolid x_tParasolid x_bVRML
D2SEW_WA30DRS71S4STEPParasolid x_tParasolid x_bVRML
D3SEW_WA30DRS71S4STEPParasolid x_tParasolid x_bVRML
E1SEW_WA30DRS71S4STEPParasolid x_tParasolid x_bVRML
E2SEW_WA30DRS71S4STEPParasolid x_tParasolid x_bVRML
E3SEW_WA30DRS71S4STEPParasolid x_tParasolid x_bVRML
DSEW_WA30_DSTEPParasolid x_tParasolid x_bVRML
ESEW_WA30_ESTEPParasolid x_tParasolid x_bVRML
D1SEW_WAF10DR2S56M4STEPParasolid x_tParasolid x_bVRML
D2SEW_WAF10DR2S56M4STEPParasolid x_tParasolid x_bVRML
D3SEW_WAF10DR2S56M4STEPParasolid x_tParasolid x_bVRML
E1SEW_WAF10DR2S56M4STEPParasolid x_tParasolid x_bVRML
E2SEW_WAF10DR2S56M4STEPParasolid x_tParasolid x_bVRML
E3SEW_WAF10DR2S56M4STEPParasolid x_tParasolid x_bVRML
D1SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
D2SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
D3SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
E1SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
E2SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
E3SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
DSEW_WAF10_DSTEPParasolid x_tParasolid x_bVRML
ESEW_WAF10_ESTEPParasolid x_tParasolid x_bVRML
71_D1WEG_L04STEPParasolid x_tParasolid x_bVRML

Para el uso de otros moto-reductores, o el diferente posicionamiento de moto-reductores o mismo otra tracción (ej. eje con longitud especial, uso polea en lugar del moto-reductor, etc.), póngase en contacto con Posibras
A Posibras se reserva el derecho de cambiar las características de los productos en cualquier momento. Por favor, póngase en contacto para confirmar las especificaciones técnicas.
